Точечная сварка в зависимости от расположения электродов по отношению к свариваемым заготовкам может быть двусторонней и односторонней (рисунок 4). При односторонней сварке ток течет через верхний 3 и нижний 4 листы, но нагрев места контакта происходит только за счет тока, протекающего через нижний лист. Для увеличения этого тока снизу располагают токопроводящую медную подкладку 5. Одновременно происходит образование двух точек.

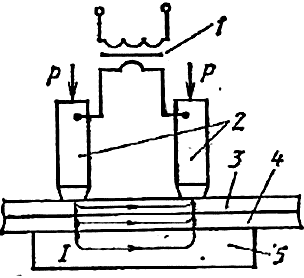

Рисунок 4 - Схема односторонней точечной сварки: 1 - сварочный трансформатор; 2 - электроды; 3 - верхняя заготовка; 4 - нижняя заготовка; 5 - медная подкладка
